Xilinx Vivado bram 쉽게 !!! 생성 하기.

지금은 아주 쉽게, Xilinx 의 BRAM 을 생성 및 Test 할 수 있어요!

쉽게! 라는 취지 이기 때문에 바로 본문 들어가겠습니다.



아주 간단하게 Test 해봤습니다.

1. 프로젝트를 하나 만듭니다.

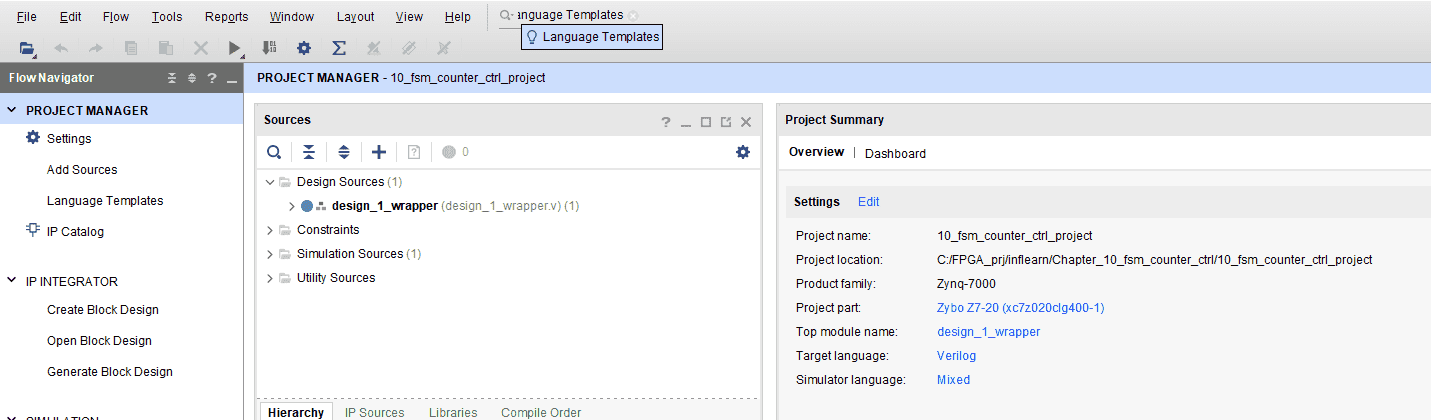

2. 그 상태에서 위의 돋보기에 "Language Templates"  이라고 검색해서 눌러주세요

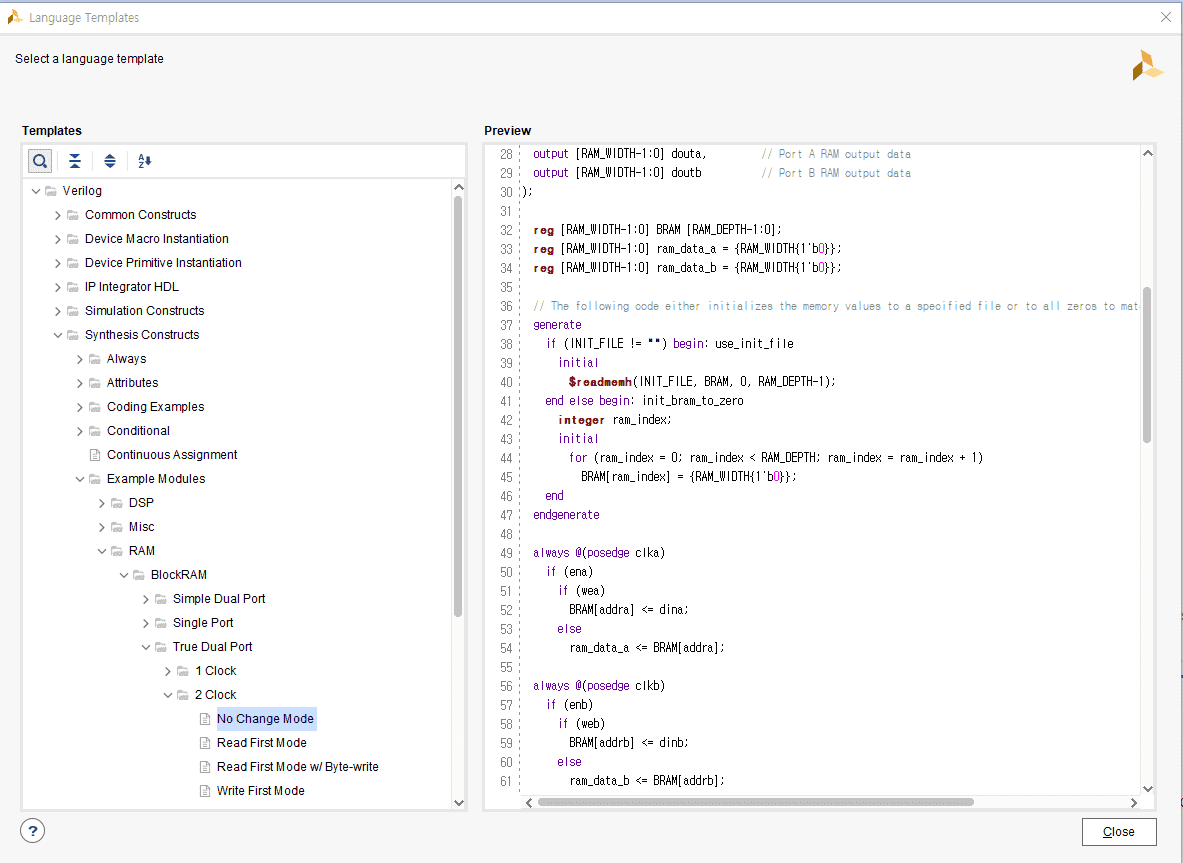

3.  Veriog -> Synthesis Constructs -> Example Modules -> RAM -> BlockRAM ->  원하시는 메모리 코드 선택

4. template code 메모리를 .v 코드로 복 붙 했습니다.

5. synthesis 눌렀습니다.

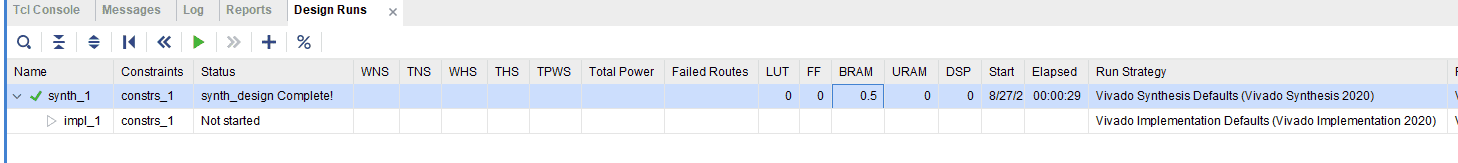

6. 결과 확인

BRAM 0.5 로 resource 잡히신거 보이시나요?  잘돼요 ㅎ

참고로 implementation 을 통한 bitstream 은 당연히 이 예제에서 안되는건 아시죠?

여기있는 Templete 코드들을 응용하시면? 많은 도움이 되실 것 같아요.  (다양한 모듈들이 있네요)

제가 Test 했던 Vivado project 파일을 링크로 걸어드립니다. 확인해보세요.



즐공하세요 :)
