[Verilog HDL Q/A. 001] testbench 의 input, output, reg, wire ??

Q testbench에 대한 질문있습니다.

안녕하세요 선생님





여기 테스트 벤치에서 인풋? 아웃풋? 이라고 해야하나요? 기존의 모듈은 input/ output으로 선언하지만 테스트벤치에서는 왜 reg/ wire로 선언하는지 궁금합니다.



감사합니다..



A

안녕하세요.

굉장히 좋은 질문이구요. 아는 범위내에서 답변드릴께요 :)

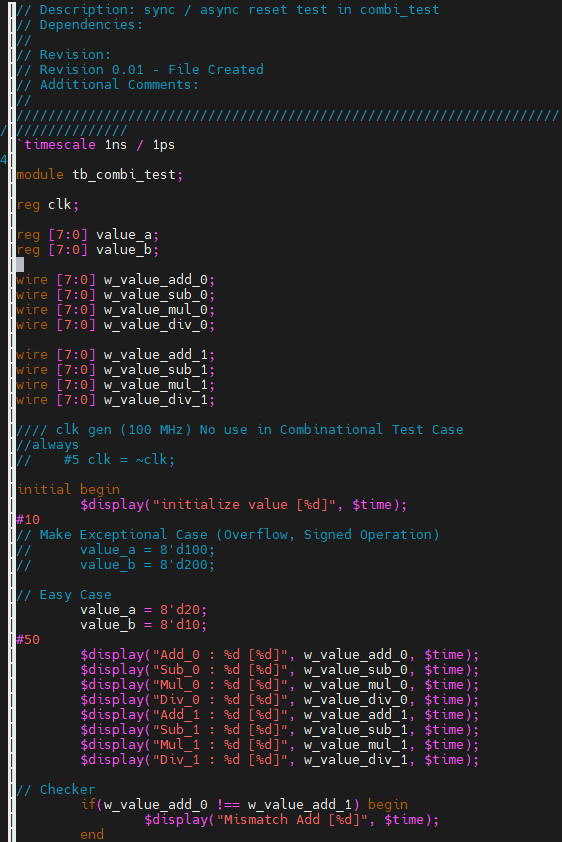

먼저 Testbench 의 그림을 봐주세요.

tb_combi_test 는 in/out port 가 없죠?

Test 하고자 하는 DUT 는 in / out port 가 있구요.

Test 를 위한 DUT 의 in / out port 연결을 위해서 testbench 내에 reg, wire 가 쓰여요.

- DUT 의 input 은 TB 의 reg 와 연결 (input 값을 TB 에서 제어하기 위해 reg 로 사용함)

- DUT 의 output 은 TB 의 wire 와 연결 (output 값을 TB 에서 받아들이기 위해 wire 로 사용함.)

상세한 이유는, 다음 링크의 두번째 답변을 참고 부탁드립니다.

즐공하세요 :)

https://electronics.stackexchange.com/questions/544763/why-do-we-declare-the-inputs-of-our-design-as-reg-in-testbench-and-outputs-as-wi
